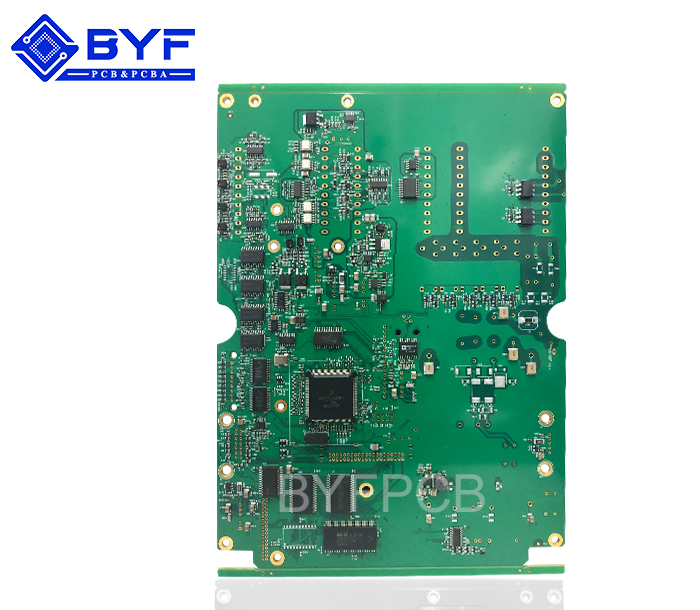

產品分類:醫療SMT產品
型號：Y06L16211
板材：生益S1000-2 板厚：1.2±0.12mm
尺寸：66.8mm*125mm
最小焊盤間距：0.2mm
最小焊盤大小：0.25mm 表面處理：沉金
24h 熱線
189 2743 2288
產品簡介
INTRODUCTION
根據SMT的工藝制程不同，把SMT分為：
點膠制程（波峰焊）
錫膏制程（回流焊）
它們的主要區別為：
l貼片前的工藝不同，前者使用貼片膠，后者使用焊錫膠。
l貼片后的工藝不同，前者過回流爐只起固定作用、還須過波峰焊，后者過回流爐起焊接作用。
根據SMT的工藝過程則可把其分為以下幾種類型。
第一類只采用表面貼裝元件的裝配
IA只有表面貼裝的單面裝配
工序:絲印錫膏=>貼裝元件=>回流焊接
IB只有表面貼裝的雙面裝配
工序:絲印錫膏=>貼裝元件=>回流焊接=>反面=>絲印錫膏=>貼裝元件=>回流焊接
第二類一面采用表面貼裝元件和另一面采用表面貼元件與穿孔元件混合的裝配
工序:絲印錫膏(頂面)=>貼裝元件=>回流焊接=>反面=>點膠(底面)=>貼裝元件=>烘干膠=>反面=>插元件=>波峰焊接
第三類頂面采用穿孔元件,底面采用表面貼裝元件的裝配
工序:點膠=>貼裝元件=>烘干膠=>反面=>插元件=>波峰焊接
