安防產品3

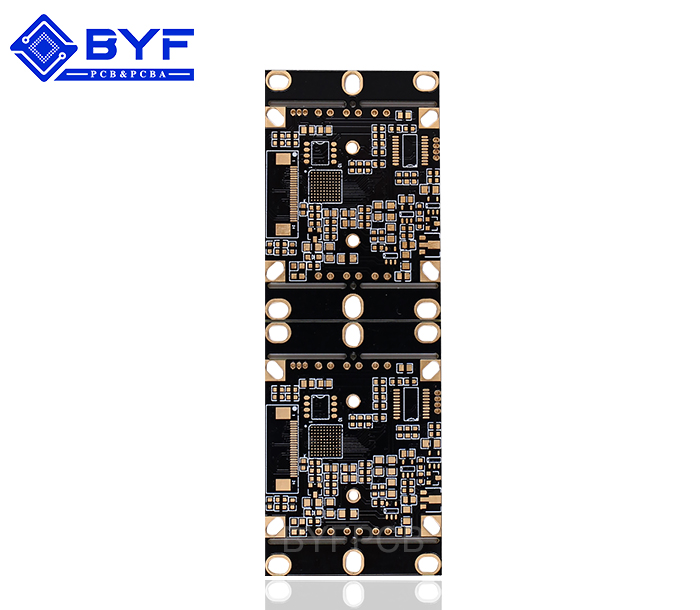

產品分類：監控設備PCB

型號：M06C16099
板材：聯茂IT180A
板厚：1.6±0.16mm
尺寸：80mm*30mm
最小孔徑：0.2mm
最小孔銅：25um
表銅厚：1OZ
最小線寬：0.075mm
最小線距：0.085mm
表面處理：沉金
終端產品：安防監控設備

在線咨詢

24h 熱線

在線咨詢

24h 熱線

189 2743 2288

產品簡介

INTRODUCTION

切片分析技術在PCB行業中是最常見的也是重要的分析方法之一，猶如醫生看X光片一樣，能準確的判定品質的好壞、分析問題發生的原因、為解決方案提供依據和評估制程的改進。切片分析主要用于檢查PCB內部走線銅厚、層數、疊層結構、通孔孔徑大小、孔銅厚度，孔壁粗糙度等。

PCB切片可以分為垂直切片和水平切片：
1. 垂直切片：即沿垂直于板面的方向切開，觀察剖面狀況，通常用來觀察孔鍍銅后的品質、疊層結構及內部結合面的狀況。垂直切片是切片分析中最常用的方式。
2.水平切片：即順著板子的疊合方向一層層向下研磨，用來觀察每一層面的狀況，通常用來輔助垂直切片進行品質異常的分析判定，如內短或內開異常等。
切片制作一般包括取樣、鑲嵌、切片、拋磨、腐蝕、觀察等一系列手段和步驟以獲得光潔的pcb橫截面結構。然后通過金相顯微鏡對切片進行微觀細節分析，只有對切片做出正確的判讀，才能做出正確的分析從而給出有效的解決措施。因此切片質量尤為重要，質量差的切片會給失效問題分析帶來嚴重的誤導和誤判。金相顯微鏡作為最主要的分析設備，其放大倍率從50到1000倍不等，測量精度偏差在1μm以內。
